AWA là gì? Giải đáp chi tiết về lớp giáp sợi nhôm trong cáp điện
Trong lĩnh vực dây và cáp điện, đặc biệt là các dòng cáp ngầm trung thế và hạ thế, chúng ta thường bắt gặp ký hiệu AWA. Vậy AWA là gì và tại sao lớp giáp sợi nhôm này lại đóng vai trò sống còn đối với độ bền và an toàn của hệ thống điện? Hãy cùng chuyên gia tại Capdienchinhhang.vn tìm hiểu chi tiết ngay trong bài viết dưới đây.
AWA là gì?
AWA là viết tắt của cụm từ tiếng Anh Aluminum Wire Armor, dịch sang tiếng Việt có nghĩa là Giáp sợi nhôm.
Đây là một lớp bảo vệ cơ học được cấu tạo từ các sợi nhôm quấn quanh lớp cách điện hoặc lớp đệm trong của cáp điện. Ký hiệu AWA thường xuất hiện trong cấu trúc của các loại cáp đơn lõi (single-core) được thiết kế để lắp đặt ngầm hoặc trong môi trường có nguy cơ va đập cơ học cao.
Giáp sợi nhôm là gì? Đặc điểm cấu tạo
Giáp sợi nhôm là một hình thức bọc thép (armouring) cho cáp điện, nhưng thay vì sử dụng thép (SWA – Steel Wire Armor), nhà sản xuất sử dụng các sợi nhôm tinh khiết.

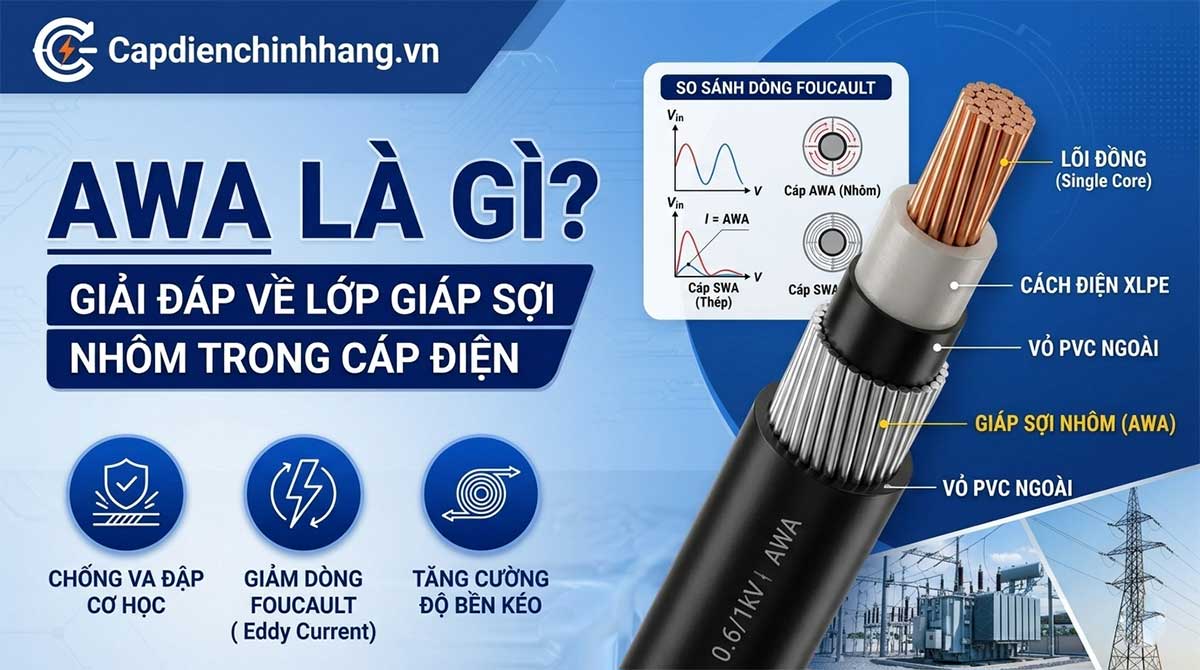

Cấu tạo phổ biến của cáp AWA
Một sợi cáp có giáp sợi nhôm AWA thường có cấu trúc các lớp từ trong ra ngoài như sau:
Ruột dẫn: Thường là Đồng (Cu) hoặc Nhôm (Al).
Lớp cách điện: Phổ biến là XLPE (Polyetylen liên kết chéo).
Lớp đệm (Bedding): Nhựa PVC hoặc vật liệu không halogen (LSHF).
Lớp giáp cơ học: Các sợi nhôm (AWA) quấn sát nhau.
Vỏ bọc ngoài: Nhựa PVC hoặc HDPE bền bỉ.
Ví dụ ký hiệu trên sản phẩm: Cu/XLPE/PVC/AWA/PVC 0.6/1kV.
Tại sao cáp 1 lõi lại dùng giáp sợi nhôm AWA thay vì thép?
Đây là câu hỏi kỹ thuật rất phổ biến. Thông thường, cáp nhiều lõi (từ 2 lõi trở lên) sẽ sử dụng giáp sợi thép (SWA) hoặc giáp băng thép (DSTA). Tuy nhiên, đối với cáp 1 lõi (Single-core) chạy dòng điện xoay chiều (AC), việc dùng giáp nhôm là bắt buộc vì:
Hiện tượng dòng điện xoáy (Eddy Current): Thép là vật liệu có tính từ tính mạnh. Khi dòng điện AC chạy qua cáp 1 lõi, nó tạo ra một từ trường biến thiên bao quanh. Nếu sử dụng giáp thép, từ trường này sẽ gây ra dòng điện xoáy trong lớp giáp, làm lớp giáp nóng lên nhanh chóng, gây tổn hao điện năng và có thể làm nóng chảy lớp cách điện.
Nhôm là vật liệu phi từ tính: Nhôm không có tính từ tính, do đó nó không bị ảnh hưởng bởi hiện tượng dòng điện xoáy. Điều này giúp cáp 1 lõi vận hành mát hơn, an toàn hơn và truyền tải điện năng hiệu quả hơn.
Ứng dụng của cáp giáp sợi nhôm AWA
Cáp AWA thường được ứng dụng trong các hệ thống điện đòi hỏi độ bền cao và công suất lớn:
Hệ thống cáp ngầm: Lớp giáp sợi nhôm giúp cáp chịu được sức ép của đất và các va chạm vật lý khi chôn ngầm mà không làm biến dạng ruột dẫn.
Trạm biến áp và nhà máy: Dùng làm cáp nguồn từ máy biến áp đến tủ điện tổng (MSB) cho các hệ thống điện 1 pha công suất lớn.
Môi trường khắc nghiệt: Nhôm có khả năng chống ăn mòn khá tốt, phù hợp cho một số môi trường công nghiệp.
Các thương hiệu cáp AWA uy tín tại Việt Nam
Tại thị trường Việt Nam, các “ông lớn” trong ngành điện đều cung cấp các dòng cáp có lớp giáp sợi nhôm đạt chuẩn TCVN và IEC 60502:
LS Vina: Nổi tiếng với các dòng cáp ngầm trung thế Cu/XLPE/PVC/AWA/PVC 24kV, 36kV có tiết diện lớn từ 50mm2 đến 1000mm2.
Cadivi: Cung cấp các loại cáp hạ thế và trung thế 1 lõi giáp nhôm với độ tin cậy cao, thường thấy trong các dự án lưới điện quốc gia.
Cadisun: Các sản phẩm cáp 1 lõi giáp sợi nhôm của Cadisun được đánh giá cao về độ bền cơ học và khả năng chịu tải.
Goldcup: Chuyên dòng cáp chống cháy và cáp ngầm có lớp giáp bảo vệ đặc biệt, tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.
Lưu ý khi lựa chọn và lắp đặt
Nhiệt độ vận hành: Cáp cách điện XLPE thường có nhiệt độ làm việc tối đa là 90 độ C. Cần tính toán độ sụt áp và cường độ dòng điện dựa trên nhiệt độ môi trường thực tế.
Bán kính uốn cong: Do có lớp giáp sợi nhôm, cáp sẽ cứng hơn cáp thường. Khi lắp đặt trong ống lồng hoặc máng cáp, cần tuân thủ bán kính uốn cong tối thiểu theo hướng dẫn của nhà sản xuất để tránh gãy giáp.
Phụ kiện đi kèm: Phải sử dụng đầu nối (gland) phù hợp cho cáp AWA để đảm bảo độ kín và tiếp địa an toàn.
Hy vọng bài viết đã giúp bạn hiểu rõ AWA là gì và tầm quan trọng của giáp sợi nhôm trong hệ thống điện. Nếu còn bất kỳ thắc mắc nào về kỹ thuật hoặc cần tư vấn báo giá cho dự án, hãy để lại bình luận hoặc gọi cho chúng tôi ngay nhé!
