Phân biệt cáp nhôm ngầm không giáp và có giáp: Khi nào nên dùng loại nào?

Trong các hệ thống truyền tải và phân phối điện ngầm hiện nay, cáp nhôm ngầm đang trở thành xu hướng lựa chọn hàng đầu nhờ ưu điểm tối ưu về chi phí vật tư và trọng lượng nhẹ, giúp giảm áp lực lên hệ thống giá đỡ. Tuy nhiên, khi đứng trước giai đoạn thiết kế và mua sắm vật tư, rất nhiều chủ đầu tư và đơn vị thi công băn khoăn: Nên chọn cáp nhôm ngầm không giáp hay loại có giáp? Việc lựa chọn sai loại cáp không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ mất an toàn, gây sự cố chập cháy hoặc đứt gãy lõi cáp trong quá trình vận hành ngầm dưới lòng đất. Bài viết này sẽ phân tích chi tiết cấu tạo, đặc tính kỹ thuật và đưa ra giải pháp lựa chọn phù hợp nhất cho công trình của bạn.

1. Cáp nhôm ngầm là gì và cấu tạo cơ bản

Cáp nhôm ngầm (thường được ký hiệu là AXV, AXV/DSTA tùy theo kết cấu) là loại cáp điện lực có lõi dẫn bằng nhôm (hoặc nhôm bện nén chặt), được thiết kế đặc biệt để lắp đặt ngầm dưới lòng đất, trong hào kỹ thuật hoặc ống dẫn chịu lực.

Dù là loại có giáp hay không giáp, một sợi cáp nhôm ngầm tiêu chuẩn phục vụ cho cấp điện áp 0.6/1kV luôn bao gồm các lớp cốt lõi sau:

• Ruột dẫn (Conductor): Bằng nhôm chất lượng cao, gồm nhiều sợi nhôm xoắn đồng tâm và nén chặt để đảm bảo độ dẫn điện ổn định.

• Lớp cách điện (Insulation): Thường sử dụng vật liệu XLPE (Polyethylene liên kết chéo). Lớp này giúp cáp chịu được nhiệt độ làm việc dài hạn tối đa lên đến 90 độ C và nhiệt độ cực đại khi ngắn mạch lên đến 250 độ C.

• Lớp bọc trong/Lớp đệm (Inner sheath/Filler): Bằng vật liệu PVC hoặc PP, cố định các lõi cáp và tạo độ tròn cho sợi cáp.

• Lớp vỏ bọc ngoài cùng (Outer sheath): Bằng nhựa PVC cao cấp, có khả năng chống thấm nước, chống tia cực tím (UV) và bảo vệ toàn bộ cấu trúc bên trong trước các tác nhân hóa học của môi trường đất.

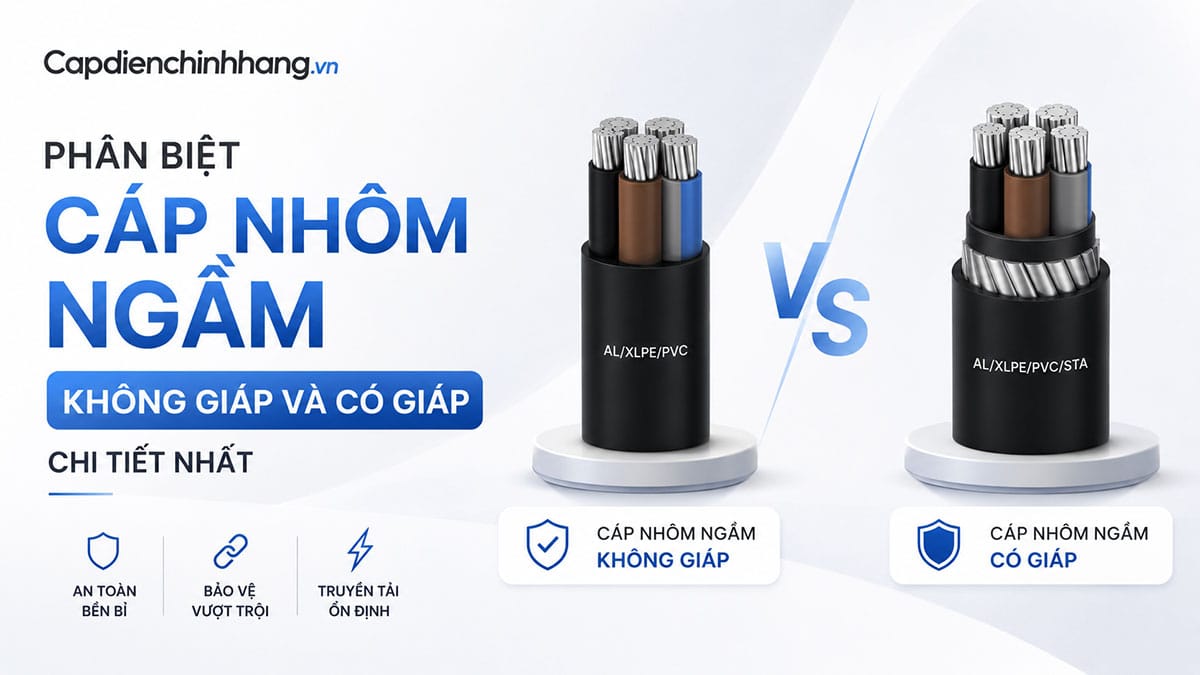

2. Sự khác biệt cốt lõi giữa cáp nhôm ngầm không giáp và có giáp

Điểm khác biệt duy nhất và quan trọng nhất giữa hai loại cáp này nằm ở lớp bảo vệ cơ học (lớp giáp kim loại) được bố trí giữa lớp bọc trong và lớp vỏ bảo vệ ngoài cùng.

Cáp nhôm ngầm không giáp (Cáp ngầm thường)

• Ký hiệu phổ biến: AXV (với cáp 1 lõi hoặc nhiều lõi).

• Đặc điểm: Không có lớp băng thép hoặc sợi thép bảo vệ. Sau lớp đệm PVC bên trong là đến thẳng lớp vỏ bọc PVC ngoài cùng.

• Ưu điểm: Cáp có đường kính tổng thể nhỏ hơn, trọng lượng nhẹ, độ dẻo cao giúp dễ dàng uốn cong và luồn vào các đường ống chịu lực tại các khúc cua chật hẹp. Chi phí mua vật tư thấp hơn đáng kể so với loại có giáp.

• Nhược điểm: Khả năng chịu lực nén (crush resistance) và lực va đập cơ học từ bên ngoài kém. Không chống được sự tấn công của các loài động vật gặm nhấm (chuột, mối) nếu chôn trực tiếp.

Cáp nhôm ngầm có giáp (Cáp ngầm DSTA hoặc DATA)

• Ký hiệu phổ biến: AXV/DSTA (Giáp 2 lớp băng thép mạ kẽm – dùng cho cáp từ 2 đến 4 lõi) hoặc AXV/DATA (Giáp băng nhôm – bắt buộc dùng cho cáp 1 lõi để tránh hiện tượng dòng điện xoáy cảm ứng gây phát nhiệt). Ngoài ra còn có loại giáp sợi thép mạ kẽm ký hiệu là AXV/SWA khi cần chịu lực kéo căng lớn.

• Đặc điểm: Được quấn thêm một lớp băng kim loại bảo vệ bền vững.

• Ưu điểm: Khả năng chịu lực đè nén, va đập cực tốt. Lớp băng thép hoạt động như một tấm lá chắn kiên cố ngăn chặn hoàn toàn sự xâm nhập của các công cụ đào bới thủ công, đất đá sắc nhọn khi sụt lún địa hình, và sự gặm nhấm của côn trùng, động vật dưới lòng đất.

• Nhược điểm: Cáp có trọng lượng nặng, thân cáp cứng, bán kính uốn cong lớn nên việc thi công đòi hỏi nhiều nhân lực và kỹ thuật cao hơn. Chi phí đầu tư vật tư cao hơn.

3. Bảng so sánh trực quan kỹ thuật và ứng dụng

Tiêu chí so sánh	Cáp nhôm ngầm KHÔNG GIÁP (AXV)	Cáp nhôm ngầm CÓ GIÁP (AXV/DSTA)
Cấu trúc lớp bảo vệ	Không có giáp kim loại	Có 2 lớp băng thép mạ kẽm (hoặc băng nhôm)
Khả năng chịu lực nén	Thấp, dễ biến dạng lõi khi bị đè nén	Rất cao, chống chịu lực va đập vật lý cực tốt
Khả năng chống gặm nhấm	Kém, dễ bị chuột, mối phá hủy	Tuyệt đối an toàn trước động vật gặm nhấm
Độ linh hoạt khi thi công	Dễ uốn cong, dễ luồn ống, trọng lượng nhẹ	Cứng, bán kính uốn lớn, thi công nặng hơn
Phương pháp lắp đặt phù hợp	Bắt buộc luồn trong ống nhựa chịu lực, hào kỹ thuật	Có thể chôn trực tiếp trong đất hoặc đi hở
Chi phí đầu tư ban đầu	Thấp (Tiết kiệm ngân sách vật tư cáp)	Cao hơn từ 15% đến 30% tùy tiết diện

4. Khi nào nên dùng cáp nhôm ngầm không giáp?

Cáp nhôm ngầm không giáp (AXV) là giải pháp tối ưu kinh tế nhưng bạn chỉ nên sử dụng khi phương án thi công đảm bảo được cáp đã được bảo vệ bằng các tác nhân ngoại vi khác. Cụ thể:

• Hệ thống đi ngầm sử dụng ống bảo vệ chuyên dụng: Khi toàn bộ tuyến cáp được luồn bên trong hệ thống ống nhựa xoắn HDPE chịu lực, ống nhựa PVC dày hoặc ống thép gia cường. Lúc này, chính đường ống đã chịu trách nhiệm bảo vệ cơ học và chống thấm, sợi cáp bên trong không cần lớp giáp thép.

• Lắp đặt trong hào kỹ thuật, đường hầm bê tông: Các công trình khu đô thị hiện đại, nhà máy có sẵn hệ thống hào kỹ thuật (cable trench) bằng bê tông kiên cố, có nắp đậy bảo vệ, không chịu áp lực trực tiếp từ đất đá xung quanh.

• Đi trên thang máng cáp có nắp đậy: Sử dụng trong các trục kỹ thuật tòa nhà, nhà xưởng công nghiệp nơi cáp được nâng đỡ an toàn và không có nguy cơ bị va đập cơ học.

5. Khi nào bắt buộc phải dùng cáp nhôm ngầm có giáp?

Sự an toàn và vận hành liên tục của hệ thống điện phải được đặt lên hàng đầu. Bạn buộc phải chi ngân sách cho cáp nhôm ngầm có giáp (AXV/DSTA) trong các trường hợp sau:

• Chôn trực tiếp trong đất (Direct Burial): Tuyến cáp được đào rãnh và lấp đất trực tiếp mà không đi qua ống bảo vệ. Lớp giáp băng thép sẽ bảo vệ cáp khỏi các cạnh sắc của đất đá, sự lún sụt không đều của nền đất theo thời gian.

• Băng qua các khu vực có tải trọng giao thông lớn: Các đoạn cáp chạy ngầm dưới đường giao thông, bãi đỗ xe, khu vực có xe tải, xe container hoặc máy móc hạng nặng thường xuyên di chuyển phía trên.

• Môi trường đất có mật độ sinh vật hại cao: Những khu vực đất ẩm ướt, vùng ngoại ô, gần cánh đồng hoặc nhà xưởng có nhiều chuột, mối, côn trùng ăn mòn lớp nhựa bảo vệ.

• Môi trường lắp đặt có nguy cơ va đập cơ học cao: Các công trình đang trong giai đoạn xây dựng cuốn chiếu, nơi các hoạt động đào bới, đóng cọc có thể diễn ra xung quanh tuyến cáp đã lắp đặt.

6. Kinh nghiệm chọn mua cáp nhôm ngầm chất lượng cho công trình

Để đảm bảo chất lượng cho công trình và tối ưu hóa chi phí, khi chọn mua cáp nhôm ngầm, bạn cần lưu ý:

• Tính toán chuẩn xác tiết diện lõi dẫn: Do điện trở suất của nhôm cao hơn đồng, tiết diện lõi cáp nhôm thường phải lớn hơn cáp đồng từ 1 đến 2 cấp khi chạy cùng một dòng tải. Hãy tham khảo bảng dòng điện định mức của nhà sản xuất để chọn đúng tiết diện (từ 16 mm2, 25 mm2, 35 mm2 cho đến 300 mm2, 400 mm2).

• Lựa chọn thương hiệu uy tín: Nên ưu tiên các thương hiệu có phòng Lab kiểm thử hiện đại và sản xuất đạt tiêu chuẩn TCVN 5935 / IEC 60502-1 như Cadisun, Cadivi, LS Vina, Trần Phú… Điều này giúp đảm bảo hàm lượng nhôm tinh khiết lớn, lớp cách điện XLPE đạt độ dày tiêu chuẩn và lớp giáp thép được mạ kẽm chống rỉ sét đúng quy chuẩn.

• Kiểm tra kỹ ký hiệu và chứng chỉ xuất xưởng: Đảm bảo sản phẩm bàn giao tại công trường trùng khớp với hồ sơ thiết kế (ví dụ: AXV/DSTA 0.6/1kV đối với cáp ngầm có giáp băng thép hệ hạ thế).

Lời kết: Bản chất cáp nhôm ngầm không giáp hay có giáp đều có những giá trị sử dụng riêng biệt. Đơn vị thiết kế cần khảo sát kỹ địa chất, phương án đi dây (luồn ống hay chôn trực tiếp) để đưa ra quyết định đúng đắn nhất.

Nếu bạn đang cần tư vấn sâu hơn về các thông số kỹ thuật, bảng dòng dòng tải chi tiết hoặc nhận báo giá chiết khấu tốt nhất cho các dòng cáp nhôm ngầm của các hãng uy tín như Cadisun, Cadivi…, hãy liên hệ ngay với Capdienchinhhang.vn để được đội ngũ kỹ sư hỗ trợ nhanh chóng và chính xác nhất.
