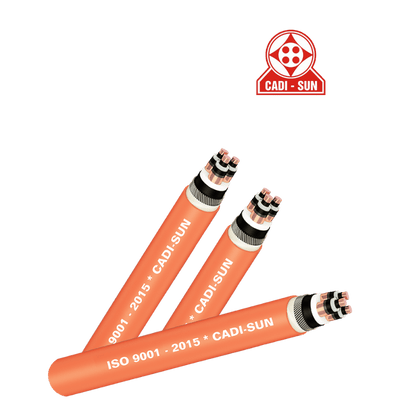

Thông số kỹ thuật chi tiết cáp SWA(ASWA)/CTS-W 3x? – 6/10(12) kV
Dưới đây là bảng thông số tham khảo cho các tiết diện phổ biến của dòng cáp trung thế 6/10(12) kV (Ruột đồng):
| Tiết diện danh định (mm2) | Đường kính gần đúng (mm) | Trọng lượng gần đúng (kg/km) | Khả năng tải dòng (A) – Chôn ngầm |
| 3×25 | 48.5 | 3,850 | 145 |
| 3×35 | 51.2 | 4,420 | 175 |
| 3×50 | 54.5 | 5,100 | 205 |
| 3×70 | 59.2 | 6,350 | 250 |
| 3×95 | 64.1 | 7,920 | 295 |
| 3×120 | 68.5 | 9,150 | 335 |
| 3×240 | 82.4 | 15,200 | 480 |
Lưu ý: Các ký hiệu SWA (Giáp sợi thép) thường dùng cho cáp lõi đồng, nếu là cáp lõi nhôm có thể sử dụng giáp sợi nhôm (ASWA) để tránh hiện tượng dòng xoáy.
Ứng dụng của cáp trung thế Cadisun 3 lõi
Với khả năng bảo vệ cơ học cực tốt, loại cáp này được ưu tiên sử dụng trong các công trình:
Trạm biến áp khu công nghiệp, nhà máy lớn.
Hệ thống điện lưới đô thị chôn ngầm trực tiếp trong đất.
Các công trình yêu cầu tính an toàn cao, chống lại sự gặm nhấm của côn trùng hoặc tác động từ bên ngoài.
